TB09-1113彩印包装割样机

TB09-1113彩印包装割样机是可插拔式3机头装置，振动工具、压轮、开槽工具可自由组合快速更换，实现3工具同步作业，让盒型一次成型，同时切割效率可达1800mm/s，加工+1mm小圆切割效果优异，一块台面，6块分区，收切同步，高效快捷。

1个人工

打样免刀模，订单实时交付，操作减少

Contact Us

产品应用场景

TB09-1113彩印包装割样机适用于彩盒厂、瓦楞包装厂、工艺品厂家等，可以切割卡纸、灰板、瓦楞纸、蜂窝板、泡棉等各种材料。

卡纸

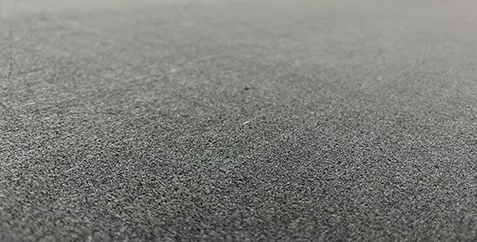

灰板

中空板

PVC 板

瓦楞

EPE 泡棉

切割视频

TB09-1113视频

灰板开槽切割演示

优势特点

运动控制系统

高端八轴高速运动控制系统：具有自主知识产权，切割头运动精准、曲线运动平滑顺畅

高频电动振动刀

内置高频震动电机，转速可达18000RPM，配备特制钨钢硬化刀片，轻松应对各种较硬较厚材质（如：瓦楞纸板、蜂窝纸板、KT板、雪弗板）的切割，速度快、切边光滑整齐

拖刀工具

可应对厚度不超过5mm的材料。相对于振动刀，切割速度更快

压痕组件

四组不同宽度压痕轮可选，可在各种瓦楞纸板，卡纸上压出完美压痕；可选PVC压轮可进行PVC压痕

绘图笔

中性笔，油性笔工具各1支，可在纸卡类材料上进行绘图，调试产品精度使用

以太网传输端口

数据传输灵活稳定，自动化拓展性更强；可实现远程升级维护，实现局域网内控制机器及调用文件

安全防护

安全防撞设计简洁大方，内建红外线光栅装置，反应灵敏，为操作人员的人身安全、机器的安全运行保驾护航

航空用蜂窝铝板+多孔PVC台面

采用航天航空蜂窝铝板：坚固、耐候、平整度高、强负荷下也不易变形，内部蜂窝结构空气流通顺畅。可选分区吸风，超劲风、强吸力

独立操控平台

集成急停按钮与人机界面，界面友好上手快，便于快捷设置各类切割参数；提供PC安装空间

气泵模块

强力的真空吸风气泵模块，让材料牢牢固定在平台，通过运动控制系统，进行个性化产品加工

激光定位模块

双光标定位模块，让印刷产品通过手动两点定位方式，也能快速精准定位香蕉视频下载安装

平台检测

通过平台检测模块，自动传感检测平台平整数据，反馈至控制中心进行平台精度补偿，实现平面度高度一致

多种工具

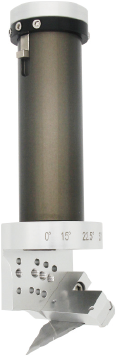

灰板开槽工具

灰板开槽工具

专为灰板开槽而设，多角度可调：0°~135°任意可调
卡纸开槽工具

卡纸开槽工具

专为卡纸开槽而设，自适应台面，防切透设计功能，可轻松实现卡纸高精度开槽需求
V-CUT开槽工具

V-CUT开槽工具

可实现蜂窝板，KT板等多种类材料0°~120°任意可调开槽需求
相框开槽工具

相框开槽工具

90度固定式开槽，专为相框，柔板，消音板等材料进行90度角开槽
半切刀工具

半切刀工具

专门为不干胶、广告喷绘背胶等材料的半穿透切割而设计。配合精密相机定位系统，无论多么复杂的异形图案可轻松切割。
5MM震动工具

5MM震动工具

泡棉振动切割工具，拥有2mm振动行程，专用于厚达50mm EPE珍珠棉、EVA泡棉、海绵等发泡材料的香蕉视频下载安装。
相机定位系统

相机定位系统

印刷类材料，通过相机定位系统，快速精准定位香蕉视频下载安装，通过集成的QR任务分类模块，可小批量性进行不同批次产品的自动化调图生产

技术参数

更多详细功能请联系客服。

以下参数本公司保留最终解释权，如有变动，恕不另行通知。

参数	描述
机器型号	TB09-1113
多功能机头	三工具固定孔位，工具快插式固定，更换切割工具方便迅捷、即插即用，集香蕉视频下载安装、压痕、绘图、镂铣等功能于一体
工具配置	震动，压轮，开槽，拖刀，半刀，铣刀，笔画
最大香蕉视频下载安装速度	1500mm/s （不同材料，速度有所不同）
重复精度	0.05mm
最大香蕉视频下载安装厚度	50mm （厚度上限根据具体材料而定）
香蕉视频下载安装材料	纸卡类，铜版纸、PVC、特种纸、瓦楞纸、灰纸板、蜂窝纸板、ABS板、PVC板、EPE、EVA泡沫、灯箱片、背胶、相框纸雪弗板、KT板、不干胶、等等。
材料固定方式	真空吸附
传输端口	以太网口
传动系统	高级伺服系统、进口直线导轨、同步带、丝杠、齿轮
缓存	2GB
指令系统	HPGL兼容格式
兼容格式	DXF、PLT、XML、PDF、EPS、PS、CF2、AI、ACM、CUT、JW
整机功率	7.5kw
额定电压	380V±10%
有效工作尺寸	1100mm×1300mm
整机尺寸	2080×2400×1337mm
